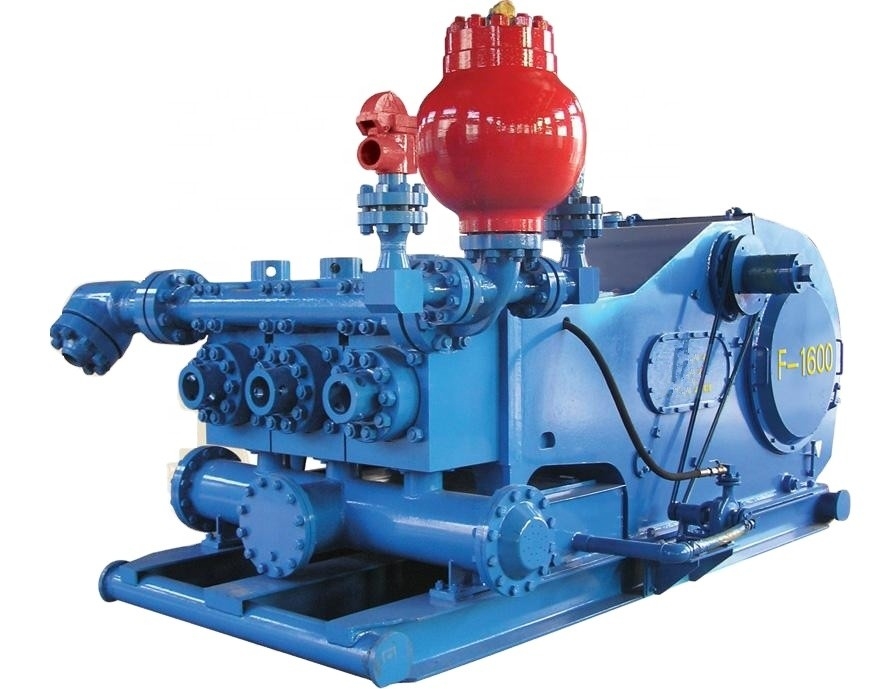

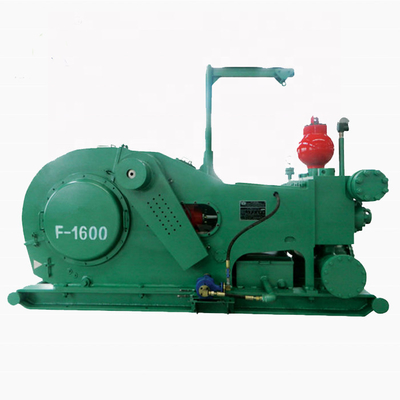

Wiertnicza pompa błotna F-1600 Mud Pump API 7K Standard
Funkcja pompy błotnej
W wierceniu szybów naftowych i gazu ziemnego jest on używany do pompowania płuczki wiertniczej, aby krążyła i przepływała w celu uderzenia.Zgodnie ze znaczeniem jego
pracy, jest porównywany z sercem wiertnicy.
Cyrkulacja płuczki jest kluczową operacją w procesie wiercenia obrotowego, a jej główne funkcje to:
1. Usuń sadzonki z dna studni i wynieś je na powierzchnię przez pierścieniową przestrzeń.
2. Zrób ciasto błotne na ścianie studni, aby zapobiec zawaleniu się ściany studni.
3. Zrównoważyć lub kontrolować ciśnienie warstw ropy, gazu i wody w sekcji odwiertu, aby zapobiec wydmuchaniu.
4. Zajmuj się skomplikowanymi sytuacjami dogłębnie.W przypadku napotkania dna pęknięcia, materiał zatykający jest pompowany, a gdy wiertło zakleszczy się,
ropa naftowa i olej napędowy są pompowane w celu uwolnienia zablokowanego.
5. Schłodzić wiertło i nasmarować obracający się przewód wiertniczy.
Parametr techniczny pompy błotnej F1600
| Rodzaj |
Pozioma pompa tłokowa jednostronnego działania Triplex |
Rodzaj przekładni |
Jodełkowy |
| Moc znamionowa, KM (kw) |
1600(1193) |
Przełożenie |
4.206:1 |
| Znamionowa prędkość pompy, SPM |
120 |
Maksymalny rozmiar wkładki według długości skoku, cale (mm) |
7"×12"(180×305) |
| Przyłącze ssania (cale) |
12 |
Garnek z zaworem |
API#7 |
| Kołnierz tłoczny, cale |
5 |
Średnica wału zębnika In (mm) |
8-1/2"(215,9mm) |
| Przybliżona waga, funty (kg) |
54660(24791) |
| Klucz w (mm) |
2×2 (50,8×50,8) |
| Moc silnika |
55 kW |
Występ
| Skok S/minutę |
Moc znamionowa |
Rozmiar wkładki.Ciśnienie znamionowe w mm.MPa (psi) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23.19 |
3365 |
25,99 |
3770 |
29,34 |
4255 |
33,39 |
4840 |
34,47 |
5000 |
34,5 |
5000 |
| KW |
HP |
Przemieszczenie L/S (GPM) |
| 130 |
1193 |
1600 |
46,31 |
41,31 |
36,59 |
32,16 |
28.02 |
26,3 |
| 120 |
1101 |
1477 |
42,75 |
38,13 |
33,78 |
29,69 |
25,86 |
24.27 |
| 110 |
1010 |
1354 |
39.19 |
34,95 |
30,96 |
27.21 |
23,71 |
22.25 |
| 100 |
918 |
1231 |
35,63 |
31,78 |
28.15 |
24,74 |
21,55 |
20.23 |
| 90 |
826 |
1108 |
32.06 |
28,6 |
25,33 |
22.27 |
19,4 |
18.21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Marka dostaw
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Olej WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
POGODA: MP-5, MP-8, MP-10, MP-13, MP-16
KRAJOWE: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER:PZ-7,PZ-8,PZ-9,PZ-10,PZ-11
