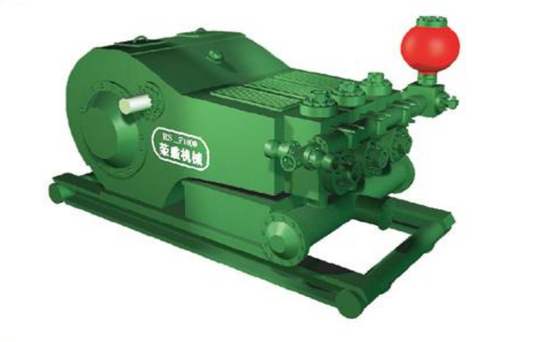

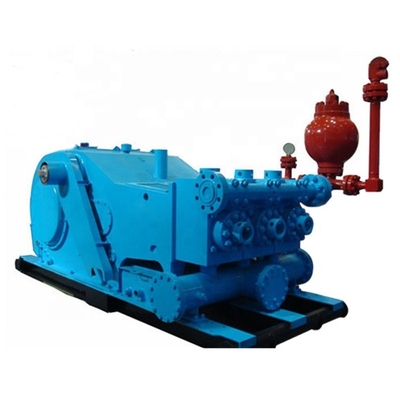

Wiertnicza pompa płuczkowa do pompy błotnej RS F-800 Moc 800 API 7K Standard
Parametr techniczny
| Model pompy | RS-F800 |
| Znamionowa moc wejściowa | 956kw (1300KM) |
| Uderzenie | 150 min-1 (150SPM) |
| Długość skoku | 229mm(9") |
| Przełożenie | 4,185:1 |
| Maksymalne ciśnienie robocze | 34,5 MPa |
| Zawór | API#6 |
| Maksymalna średnica cylindra | 6 1/2" |
| Maksymalne ciśnienie w cylindrze | 14,4 MPa |
| Średnica rury ssącej | 254mm(10") |
| Średnica rury tłocznej | Kołnierz 5 1/8" (5000 psi) |
| Średnica koła zębatego | 177,8 mm (7") |
| Klucz | 44,45 × 44,45 mm (1 3/4" × 1 3/4") |
| Wymiary (mm) | 3963×2005×1694 |
| Waga głównej maszyny | 14000 kg |
| Tabela relacji między rozładowaniem a ciśnieniem pompy błotnej RS-F800 | | | |
| | | | | | | | | | |
| Średnica cylindra | | w | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| Ciśnienie tłoczenia | Mpa | 14,4 | 15,6 | 16,9 | 20,1 | 24,3 | 30 | 34,3 |
| psi | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 |
| Uderzenie | Moc wejściowa | | Wydajność rozładowania (l/s) |
| min-1 | KW | Koń mechaniczny |
| 150 | 588 | 800 | 36,76 | 34 | 31,32 | 26,32 | 21,75 | 17,62 | 13.92 |
| 140 | 548.8 | 746,7 | 34,3 | 31,73 | 29.23 | 24.57 | 20,3 | 16.45 | 12,99 |
| 130 | 509,6 | 693,3 | 31,85 | 29.47 | 27.14 | 22,81 | 18,85 | 15.27 | 12.06 |
| 120 | 470,4 | 640 | 29,4 | 27,2 | 25.06 | 21.06 | 17,4 | 14,1 | 11.14 |
| 110 | 431.2 | 586,7 | 26,95 | 24,93 | 22.97 | 19,3 | 15,95 | 12.92 | 10.21 |
| 1 | 3,92 | 5,33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Sprawność mechaniczna 90%, współczynnik wypełnienia α=100%, a sprawność wolumetryczna 100%) | |
Zestaw pompy błotnej RF F-800, rozwiązanie
| Nie. | Zawartość | Jednostka | Ilość |
| 1 | Pompa płuczki wiertniczej RS-F800, elektryczna pompa natryskowa 2,2 kW; urządzenie, tłumik pulsacji na wylocie KB-45; zespół (12 gal, 5000 psi), wylot 15" 5-drożny (filtr; wewnątrz), zawór bezpieczeństwa JA-3 (35 MPa) ), Manometr antywibracyjny (0-6000 psi), 5-calowy tuleja cylindrowa, tłok. | USTAWIĆ | 2 |
| 2 | Silnik wysokoprężny CAT C27 875 KM przy 1800-210 obr./min (w tym zbiornik na wodę, wentylator, tłumik, chłodnica oleju) | USTAWIĆ | 2 |
| 3 | Przekładnia hydrauliczna ALLISON S6620 | USTAWIĆ | 2 |
| 4 | Publiczna baza silników Diesla i skrzyni biegów | USTAWIĆ | 2 |
| 5 | Łącznik DOX300F-400 i osłona łącznika | USTAWIĆ | 2 |
| 6 | Skrzynia przekładniowa z łańcuchem wiszącym pompy | USTAWIĆ | 2 |
| 7 | Elektryczny układ smarowania skrzyni łańcuchowej | USTAWIĆ | 2 |
| 8 | Pompa infuzyjna (45KW, 380V,50HZ) i kolektor | USTAWIĆ | 2 |
| 9 | Duża baza | USTAWIĆ | 2 |
| 10 | Układ sterowania | USTAWIĆ | 2 |
| 11 | Narzędzia do mocowania | USTAWIĆ | 2 |
| 12 | Części zamienne do osprzętu | USTAWIĆ | 2 |
| 13 | Koszt montażu i debugowania | USTAWIĆ | 2 |
| 14 | Koszt pakowania (opakowanie nago) i fracht (port Szanghaj) | USTAWIĆ | 2 |
Marka dostaw
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Olej WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
POGODA:MP-5, MP-8, MP-10, MP-13, MP-16
KRAJOWE: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER:PZ-7,PZ-8,PZ-9,PZ-10,PZ-11
