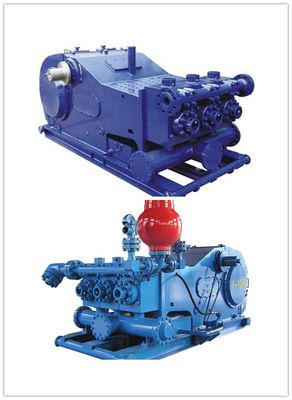

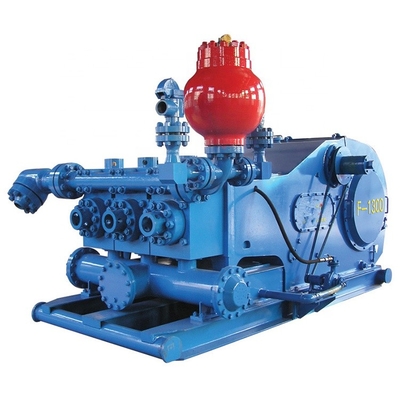

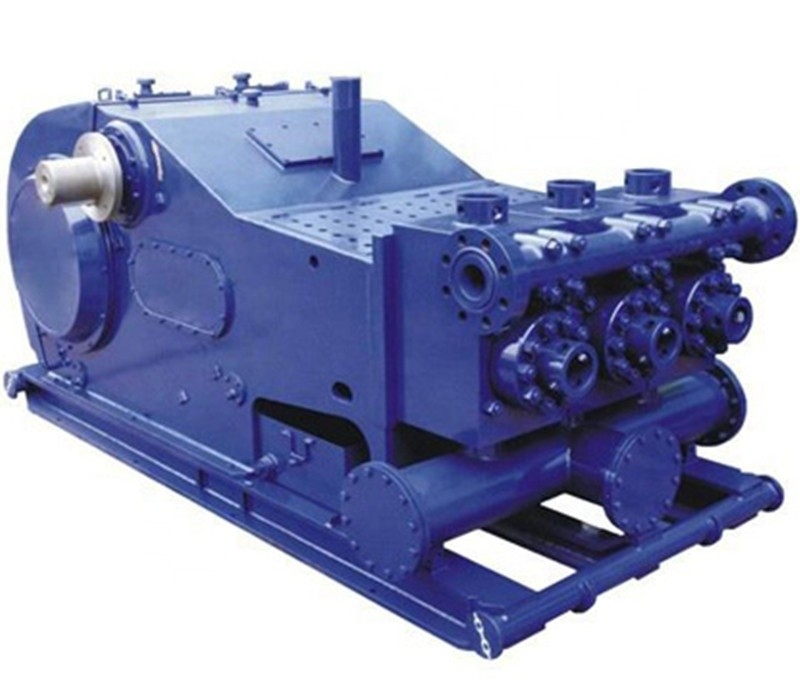

Wiertnicza pompa błotna F-1300 Mud Pump API 7K Standard
Funkcja pompy błotnej
W wierceniu szybów naftowych i gazu ziemnego jest on używany do pompowania płuczki wiertniczej, aby krążyła i przepływała w celu uderzenia.Zgodnie ze znaczeniem jego
pracy, jest porównywany z sercem wiertnicy.
Cyrkulacja płuczki jest kluczową operacją w procesie wiercenia obrotowego, a jej główne funkcje to:
1. Usuń sadzonki z dna studni i wynieś je na powierzchnię przez pierścieniową przestrzeń.
2. Zrób ciasto błotne na ścianie studni, aby zapobiec zawaleniu się ściany studni.
3. Zrównoważyć lub kontrolować ciśnienie warstw ropy, gazu i wody w sekcji odwiertu, aby zapobiec wydmuchaniu.
4. Zajmuj się skomplikowanymi sytuacjami dogłębnie.W przypadku napotkania dna pęknięcia, materiał zatykający jest pompowany, a gdy wiertło zakleszczy się,
ropa naftowa i olej napędowy są pompowane w celu uwolnienia zablokowanego.
5. Schłodzić wiertło i nasmarować obracający się przewód wiertniczy.
Parametr techniczny pompy błotnej F1300
| Rodzaj |
Pozioma pompa tłokowa jednostronnego działania Triplex |
Rodzaj przekładni |
Jodełkowy |
| Moc znamionowa, KM (kw) |
1300(969) |
Przełożenie |
4.206:1 |
| Znamionowa prędkość pompy, SPM |
120 |
Maksymalny rozmiar wkładki według długości skoku, cale (mm) |
7"×12"(180×305) |
| Przyłącze ssania (cale) |
12 |
Garnek z zaworem |
API#7 |
| Kołnierz tłoczny, cale |
5 |
Średnica wału zębnika In (mm) |
8-1/2"(215,9mm) |
| Przybliżona waga, funty (kg) |
54170(24572) |
| Klucz w (mm) |
2×2 (50,8×50,8) |
| Moc silnika |
55 kW |
Występ
| Skok S/minutę |
Moc znamionowa |
Rozmiar wkładki.Ciśnienie znamionowe w mm.MPa (psi) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 18,7 |
2720 |
21 |
3050 |
23,7 |
3440 |
27 |
3915 |
31 |
4495 |
34,5 |
5000 |
| KW |
HP |
Przemieszczenie L/S (GPM) |
| 120 |
969 |
1300 |
46,54 |
41,51 |
36,77 |
32,32 |
28.15 |
24.27 |
| 110 |
889 |
1192 |
42,66 |
38,05 |
33,71 |
29,62 |
25,81 |
22.25 |
| 100 |
808 |
1083 |
38,78 |
34,59 |
30,64 |
26,93 |
23,46 |
20.23 |
| 90 |
727 |
975 |
34,9 |
31.13 |
27,58 |
24.24 |
21.11 |
18.21 |
| 1 |
|
|
0,3878 |
0,3459 |
0,3064 |
0,2693 |
0,2346 |
0,2023 |
Marka dostaw
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Olej WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
POGODA: MP-5, MP-8, MP-10, MP-13, MP-16
KRAJOWE: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER:PZ-7,PZ-8,PZ-9,PZ-10,PZ-11
