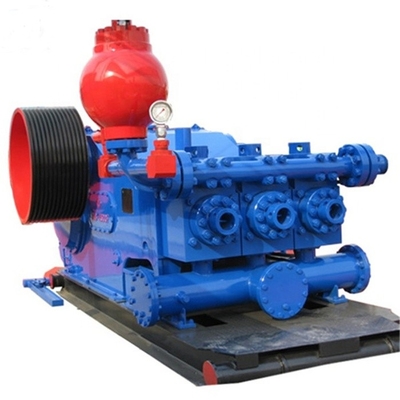

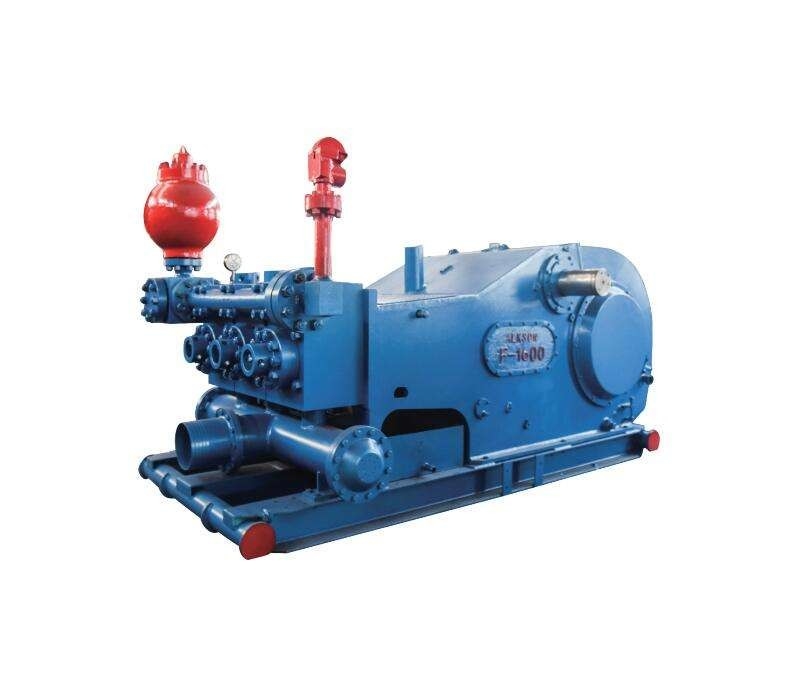

Pompa płuczkowa do pompy błotnej RS F-1600 Moc 1600
Określony parametr
| Model pompy | RS-F1600 |
| Znamionowa moc wejściowa | 1180 kW (1600 KM) |
| Udar | 120 min-1 (120SPM) |
| Długość skoku | 304,8mm(12") |
| Przełożenie | 4.206:1 |
| Maksymalne ciśnienie robocze | 34,5 MPa |
| Zawór | API#7 |
| Maksymalna średnica cylindra | 7 1/4" |
| Maksymalne ciśnienie w cylindrze | 23,3 MPa |
| Średnica rury ssącej | 305mm(12") |
| Średnica rury tłocznej | Kołnierz 5 1/8" (5000 psi) |
| Średnica koła zębatego | 215,9 mm (8,5") |
| Klucz | 50,8 × 50,8 mm (2" × 2") |
| Wymiary (mm) | 4684×2413×2063 |
| Waga głównej maszyny | 24751kg |
| Tabela relacji między rozładowaniem a ciśnieniem pompy błotnej RS-F1600 |
| | | | | | | | | | | |
| Średnica cylindra | | w | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| Ciśnienie tłoczenia | Mpa | 21,7 | 23,3 | 25,1 | 27,1 | 29,2 | 31,7 | 34,5 | 34,5 |
| psi | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| Udar | Moc wejściowa | | Wydajność rozładowania (l/s) |
| min-1 | KW | Konie mechaniczne |
| 120 | 1180 | 1600 | 48,71 | 45,41 | 42,22 | 39,15 | 36,2 | 33,36 | 28.03 | 23.17 |
| 110 | 1078 | 1462 | 44,65 | 41,63 | 38,7 | 35,89 | 33,18 | 30,58 | 25,69 | 21.24 |
| 100 | 980 | 1329 | 40,59 | 37,84 | 35,18 | 32,63 | 30.17 | 27,8 | 23,36 | 19.31 |
| 90 | 882 | 1196 | 36,53 | 34.06 | 31,67 | 29,36 | 27.15 | 25.02 | 21.02 | 13.38 |
| 50 | 490 | 664 | 20.29 | 18,92 | 17.59 | 16.31 | 15.08 | 13,9 | 11,68 | 9,65 |
| 1 | 98 | 133 | 0,406 | 0,3784 | 0,3518 | 0,3263 | 0,3017 | 0,278 | 0,2336 | 0,1931 |
| (Sprawność mechaniczna 90%, współczynnik wypełnienia α=100%, a sprawność wolumetryczna 100%) | |

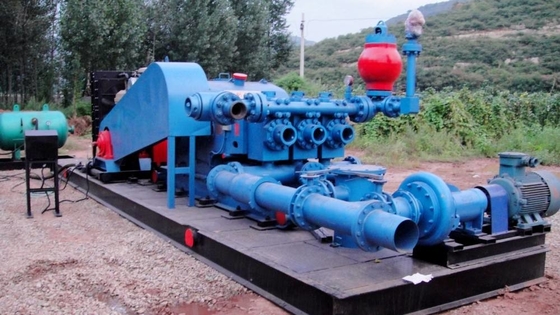

Zestaw pompy błotnej, rozwiązanie
| Nie. | Zawartość | Jednostka | Ilość |
| 1 | Pompa płuczki wiertniczej RS-F800, elektryczna pompa natryskowa 2,2 kW; urządzenie, tłumik pulsacji na wylocie KB-45; zespół (12 gal, 5000 psi), wylot 15" 5-drożny (filtr; wewnątrz), zawór bezpieczeństwa JA-3 (35 MPa) ), Manometr antywibracyjny (0-6000 psi), 5-calowy tuleja cylindra, tłok. | USTAWIĆ | 2 |
| 2 | Silnik wysokoprężny CAT C27 875 KM przy 1800-210 obr./min (w tym zbiornik na wodę, wentylator, tłumik, chłodnica oleju) | USTAWIĆ | 2 |
| 3 | Przekładnia hydrauliczna ALLISON S6620 | USTAWIĆ | 2 |
| 4 | Publiczna baza silników Diesla i skrzyni biegów | USTAWIĆ | 2 |
| 5 | Łącznik DOX300F-400 i osłona łącznika | USTAWIĆ | 2 |
| 6 | Skrzynia przekładniowa z łańcuchem wiszącym pompy | USTAWIĆ | 2 |
| 7 | Elektryczny układ smarowania skrzyni łańcuchowej | USTAWIĆ | 2 |
| 8 | Pompa infuzyjna (45KW, 380V,50HZ) i kolektor | USTAWIĆ | 2 |
| 9 | Duża baza | USTAWIĆ | 2 |
| 10 | Układ sterowania | USTAWIĆ | 2 |
| 11 | Narzędzia do mocowania | USTAWIĆ | 2 |
| 12 | Części zamienne do osprzętu | USTAWIĆ | 2 |
| 13 | Koszt montażu i debugowania | USTAWIĆ | 2 |
| 14 | Koszt pakowania (opakowanie nago) i fracht (port Szanghaj) | USTAWIĆ | 2 |
Marka dostaw
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Olej WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
POGODA: MP-5, MP-8, MP-10, MP-13, MP-16
KRAJOWE: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER:PZ-7,PZ-8,PZ-9,PZ-10,PZ-11
