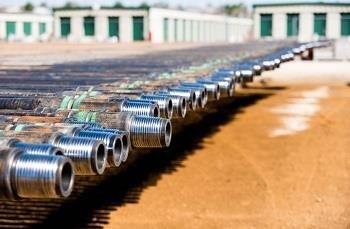

Rura osłonowa API 5DP Oilfield Drilling OCTG E - 75 X - 95 G - 105 S - 135

Wiercenie rur API 5DP 2 3/8" do 5 1/2" OCTG E-75 X-95 G-105 S-135

Rura wiertnicza API 5DP

Rura wiertnicza to wydrążona, grubościenna rura, która przenosi płyn wiertniczy i moment obrotowy przez odwiert do wiertła na platformie wiertniczej.Jest wytwarzany tak, aby wytrzymać silne ciśnienie wewnętrzne i zewnętrzne, odkształcenia, zginanie i wibracje podczas obracania i podnoszenia zespołu dolnego otworu (BHA).Rura wiertnicza jest nagwintowana na każdym końcu w odcinku rury zwanym złączem narzędzia.Jest produkowany, pobierany, testowany i sprawdzany zgodnie ze standardowymi specyfikacjami, takimi jak American Petroleum Institute (API).

Rodzaje

Standardowe rury wiertniczeto długie rurowe odcinki rur, które stanowią większość przewodu wiertniczego.Są to zazwyczaj odcinek rury rurowej o długości 31 stóp, ale mogą mieć długość od 18 do 45 stóp.

Ciężka rura wiertnicza (HWDP)to rura rurowa, która zwiększa wagę lub działa jako element przejściowy w przewodzie wiertniczym.Jako sekcja przejściowa przewodu wiertniczego jest umieszczana między kołnierzem wiertniczym a standardową rurą wiertniczą w celu zmniejszenia uszkodzeń zmęczeniowych.W innych zastosowaniach HWDP jest używany jako dodatkowy obciążnik do obciążania przewodu wiertniczego.

Kołnierze wiertniczesą składnikiem przewodu wiertniczego, który stanowi część BHA.Są grubsze, cięższe i sztywniejsze niż rury wiertnicze i służą przede wszystkim do obciążania wiertła przy jednoczesnym tłumieniu wibracji i uderzeń.

Gatunki rur wiertniczych

Gatunki rur wiertniczych obejmują standardowe gatunki API (E-75, X-95, G-105 i S-135), a także gatunki zastrzeżone.

Rura wiertnicza klasy API

API SPEC 5DP określa techniczne warunki dostawy stalowych rur wiertniczych ze spęczonymi końcówkami korpusu i spawanymi złączami narzędziowymi do stosowania w operacjach wiertniczych i produkcyjnych w przemyśle naftowym i gazowniczym dla trzech poziomów specyfikacji produktu (PSL-1, PSL- 2 i PSL-3).PS-1 określa wymagania dotyczące grubości ścianek, udarności i granicy plastyczności specyficzne dla gatunku materiału.Poziomy specyfikacji PL-2 / PL-3 mają dodatkowe obowiązkowe wymagania.

<

Klasa Erura wiertnicza, określana jako „miękka” stal, wykazuje najniższą granicę plastyczności na jednostkę powierzchni przy granicy plastyczności mniejszej niż 80 000 psi.Jest w stanie wytrzymać większy procent rozciągnięcia lub „odkształcenia” przed pęknięciem niż gatunki rur wiertniczych o wyższej wytrzymałości.Jest również bardziej odporny na korozję i pękanie.Klasa E jest wykorzystywana w studniach o średniej głębokości od 10 000 do 15 000 stóp.

Gatunki X-95, G-105 i S-135są uważane za gatunki o wysokiej wytrzymałości.Wykazują podwyższoną granicę plastyczności, która jest wymagana do obsługi głębszych studni.

Zastrzeżone stopnie

Gatunki zastrzeżone często przekraczają specyfikacje określone przez API SPEC 5DP.Ich ulepszone właściwości wydajnościowe są opracowywane dla usług kwaśnych, usług krytycznych i innych wymagań zdefiniowanych przez użytkownika.

Zgorzkniała obsługagatunki są odporne na korozję naprężeniową siarczków (SSC).SSC może wystąpić, gdy obecny jest siarkowodór.Wnikanie wodoru w połączeniu z wyższymi naprężeniami, niskimi temperaturami, niskim pH i wysoką zawartością chlorków obniża ciągliwość gatunków stali, narażając je na propagację pęknięć i pękanie.

Usługa krytycznaGatunki są odporne na korozję w przypadku obecności słodkiego gazu lub wysokich stężeń dwutlenku węgla.Stanowią ekonomiczną alternatywę stosowaną w aplikacjach wtrysku wody.

Rozmiary

Rura wiertnicza jest produkowana zgodnie ze standardowymi specyfikacjami i jest oferowana w rozmiarach nominalnych.Dwie najważniejsze specyfikacje wymiarowe to długość i średnica.

Długość

Przewód wiertniczy składa się z kilku odcinków rury wiertniczej.Termin „stojak” odnosi się do dwóch lub trzech odcinków rury wiertniczej, które są wprowadzane do odwiertu w celu ukończenia od 60 do 90 stóp wiercenia.Każdy segment rury, określany jako „pojedynczy”, jest klasyfikowany przez API do trzech różnych zakresów długości;R1, R2 i R3.

Zakres 1 (R1)jest najkrótszy, częściej stosowany do wymiarowania rur produkcyjnych lub osłonek i waha się od 18 do 22 stóp.

Zasięg 2 (R2)jest uważana za standardową długość rury wiertniczej i wynosi od 27 do 31 stóp.

Zakres 3 (R3) jest powszechny w obudowie, a także stosowany w zastosowaniach wiertniczych w głębokich wodach.Zwiększona długość zmniejsza liczbę złączy narzędziowych w każdym stojaku rury wiertniczej.Wadą jest to, że obciążenie wywierane na każde złącze narzędzia jest większe, zwiększając zużycie i zmniejszając oczekiwaną żywotność żerdzi wiertniczej.R3 waha się od 38 do 45 stóp.

Średnica

Średnica zewnętrzna (OD) rury wiertniczej jest oferowana w rozmiarach nominalnych od 2 3/8" do 6 5/8".Średnica rury dobierana jest na podstawie średnicy odwiertu.W celu efektywnego rozprowadzenia płuczki wiertniczej i zminimalizowania strat ciśnienia stosunek średnicy zewnętrznej rury wiertniczej do średnicy otworu wiertniczego powinien wynosić około 0,6.

Złącze narzędziowe

Każdy koniec rury zawiera złączkę narzędziową i różni się połączeniem z gwintem zewnętrznym określanym jako „szpilka” i złączem gwintowym wewnętrznym, określanym jako „pudełko”.Są prefabrykowane i przyspawane do rury.Złącza narzędzi zapewniają połączenia gwintowane o dużej wytrzymałości.Są obrabiane cieplnie do wyższej wytrzymałości niż stal korpusu rury, aby przetrwać rygory wiercenia i liczne cykle dokręcania i luzowania gwintów.Połączenia narzędzi są określone przez spęczenie i typ gwintu.

Smutny

Spęczenie (wykończenie końca gwintu) odnosi się do ścianki złącza narzędzia na połączeniu gwintowym.Rura wiertnicza jest oferowana z spęczeniem wewnętrznym (IU), spęczeniem zewnętrznym (EU) lub spęczeniem wewnętrzno-zewnętrznym (IEU).

IU- W spęczeniu wewnętrznym zwiększona grubość wzdłuż ścianek wewnętrznych kompensuje metal usunięty podczas gwintowania jednolitą, prostą ścianką zewnętrzną.

UE- W przypadku zewnętrznego spęczenia zwiększona grubość wzdłuż zewnętrznej średnicy rurki kompensuje metal usunięty podczas gwintowania z prostym otworem.

IEU- W przypadku spęczenia wewnętrzno-zewnętrznego zwiększa się grubość zarówno wzdłuż wewnętrznej, jak i zewnętrznej ścianki rury, aby skompensować metal usunięty podczas gwintowania.

Połączenie gwintowane

Złącza narzędzi zawierają połączenia gwintowane.Obejmują one standardowe wątki API, a także wątki zastrzeżone.Każdy typ połączenia gwintowego jest określony przez liczbę wątków na cal (TPI) i jego stożek.Typowe złącza narzędziowe API obejmują regularne (REG), pełne otwory (FH) i wewnętrzne (IF).

Cechy

• Niemagnetyczna rura wiertniczasłuży do izolowania narzędzi pomiarowych podczas wiercenia (MWD) i rejestrowania podczas wiercenia (LWD) od przewodu wiertniczego.Minimalizuje to związane z nimi zakłócenia elektromagnetyczne i zwiększa dokładność pomiarów kierunkowych.
• Wklejanie na stałejest wbudowany w złącza narzędzi i środkową podkładkę ścieralną rury wiertniczej w celu zwiększenia odporności na ścieranie.
• Spiralne rowkina zewnętrznej powierzchni rury wiertniczej zmniejszają przywieranie różnicowe i poprawiają charakterystykę przepływu płuczki wiertniczej.

Normy

API RP 5A5 - Ta norma międzynarodowa określa wymagania i podaje zalecenia dotyczące kontroli w terenie i testowania wyrobów rurowych z krajów naftowych (OCTG).Niniejsza Norma Międzynarodowa obejmuje praktyki i technologie powszechnie stosowane w inspekcji polowej;jednak pewne praktyki mogą być również odpowiednie dla inspekcji młynów.

Specyfikacje rur wiertniczych:
