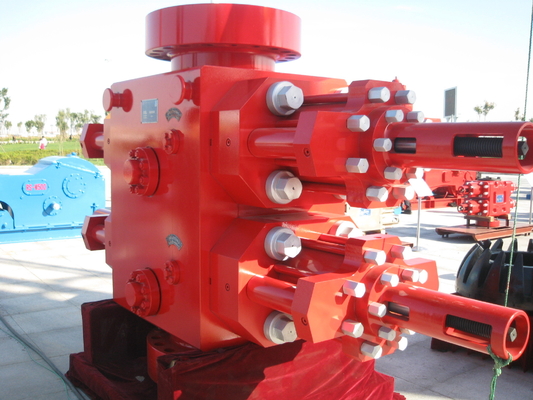

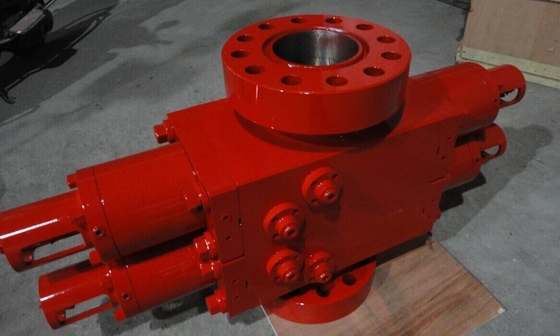

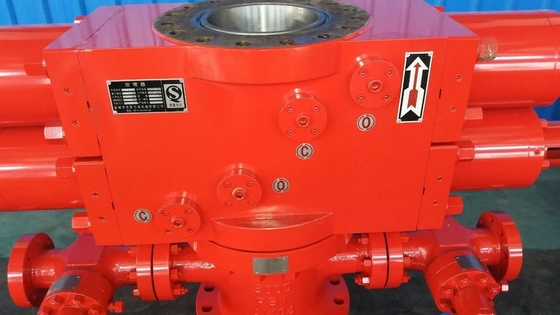

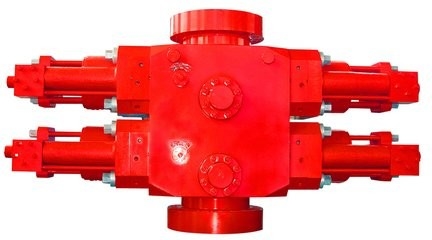

Wielkość wiertarki 7-1/16" Sprzęt zapobiegający wybuchowi wiertarki na polu naftowym Podwójny rodzaj ramy BOP

Wielkość wiertarki 7 1/16 "Wyposażenie zapobiegające wybuchowi wiertarki na polu naftowym Podwójny rodzaj ramy BOP

I. Urządzenia zapobiegające wybuchowi Model produktu: 2FZ18-35

II.Urządzenia zapobiegające wybuchowi Główne zastosowania
Hydrauliczne zapobieganie wybuchowi podwójnej ramy jest zaprojektowane w celu skutecznego kontrolowania wybuchu podczas badań ropy naftowej (gazu).Hydrauliczny dwutorowy urządzenie zapobiegające wybuchowi może być stosowany samodzielnie lub w połączeniu z jednorowymMoże być również stosowany w połączeniu z pierścieniowym zapobieganiem wybuchowi.

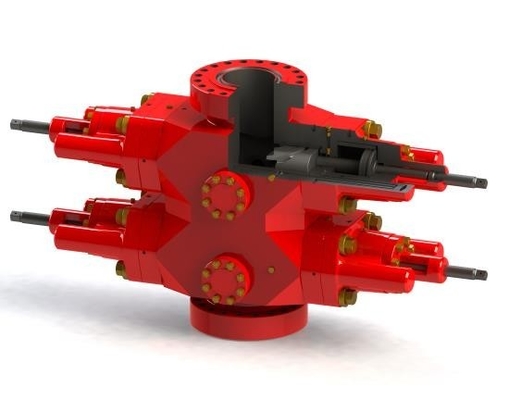

III. Zasada działania urządzeń zapobiegających wybuchowi
1Zasada działania przełącznika
Gdy olej wysokiego ciśnienia z układu sterowania hydraulicznego wchodzi do komory zamknięcia lewego i prawego cylindra hydraulicznego,tłok jest popychany do napędzania wału ram i ram zespół do poruszania się w kierunku centrum głowicy studni odpowiednio wzdłuż ścieżek określonych przez komorę ram do uszczelnienia studni. Gdy olej wysokiego ciśnienia wchodzi do komory otwierającej lewy i prawy cylinder hydrauliczny,tłok jest popychany do napędzenia wału ram i ram zgromadzenie, aby odsunąć się od środka głowy studni otworzyć głowę studniPrzełącznik bramy steruje czynnościami otwierania i zamykania zapobiegania wybuchowi przez zawór odwracający układu sterowania hydraulicznego.
2Zasada uszczelniania:
W celu skutecznego uszczelnienia głowicy studni zapobiegawczy ram musi posiadać cztery uszczelnienia, a mianowicie: uszczelnienie górne ram i uszczelnienie wnętrza; przednie uszczelnienie bramy; uszczelnienie między rurą a przednim uszczelnieniem.Planowanie pomiędzy obudową a drzwiami bocznymiZamknięcie pomiędzy szybą bramy a drzwiami bocznymi.
Proces uszczelniania bramy dzieli się na dwa etapy: po pierwsze, pod działaniem oleju hydraulicznego,wał bramy pcha przednią uszczelniającą gumową rdzeń bramy do ściskania i deformowania uszczelniającej przedniej części, a wreszcie część uszczelniająca kompresji interferencji pomiędzy uszczelniającym jądrem gumowym a powłoką.ciśnienie studni popycha przednią pieczęć baran z tyłu baran do dalszego ściskania i deformacjiW tym samym czasie ciśnienie z studni popycha owiec z dołu do pływania w pobliżu górnej powierzchni uszczelniającej powłoki, tworząc w ten sposób niezawodną uszczelnięcie, zwane studnią.Ciśnienie wspomaga efekt uszczelniający.
Specyficzne zadania to:
1. Gdy w studni znajduje się rura, może ona zamknąć pierścieniową przestrzeń między obudową a rurą.który może zamknąć przestrzenię pierścieniowąRury o powyższych specyfikacjach są również dostępne z bramkami kablowymi.
2Jeżeli w studni nie ma narzędzia wiertniczego, studnię można zamknąć pełną bramą uszczelniającą.
3W celu skutecznego kontrolowania ciśnienia formowania można go stosować w połączeniu z odbiornikiem próbnym oleju (gazu) w celu osiągnięcia operacji równoważenia ciśnienia.
4Podczas zamknięcia studni można wykonywać specjalne operacje, takie jak usunięcie studni i czyszczenie studni.
IV. Główne parametry techniczne BOP
Nazwa: Hydraulic Double Ram Blowout Preventer
Model: 2FZ18-35
Narysowane ciśnienie robocze: 35Mpa
Średnica nominalna: 180 mm (7 1/16)
Ciśnienie badania wytrzymałości: 52,5 MPa
Specyfikacje ramy: górna jamka wyposażona jest w 2 7/8?, dolna jamka wyposażona jest w w pełni zamkniętą bramkę
**Złączenie dolne: flanszka 350
Połączenie dolne: bryczka 350
