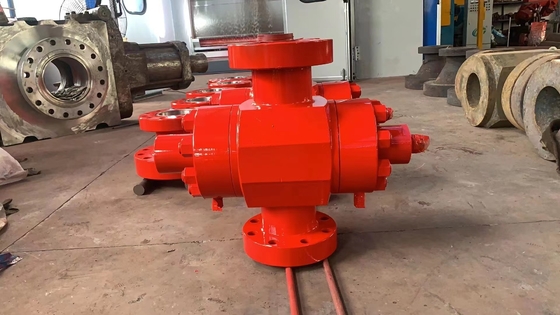

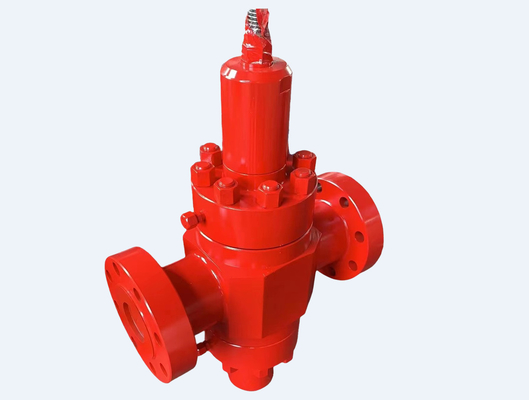

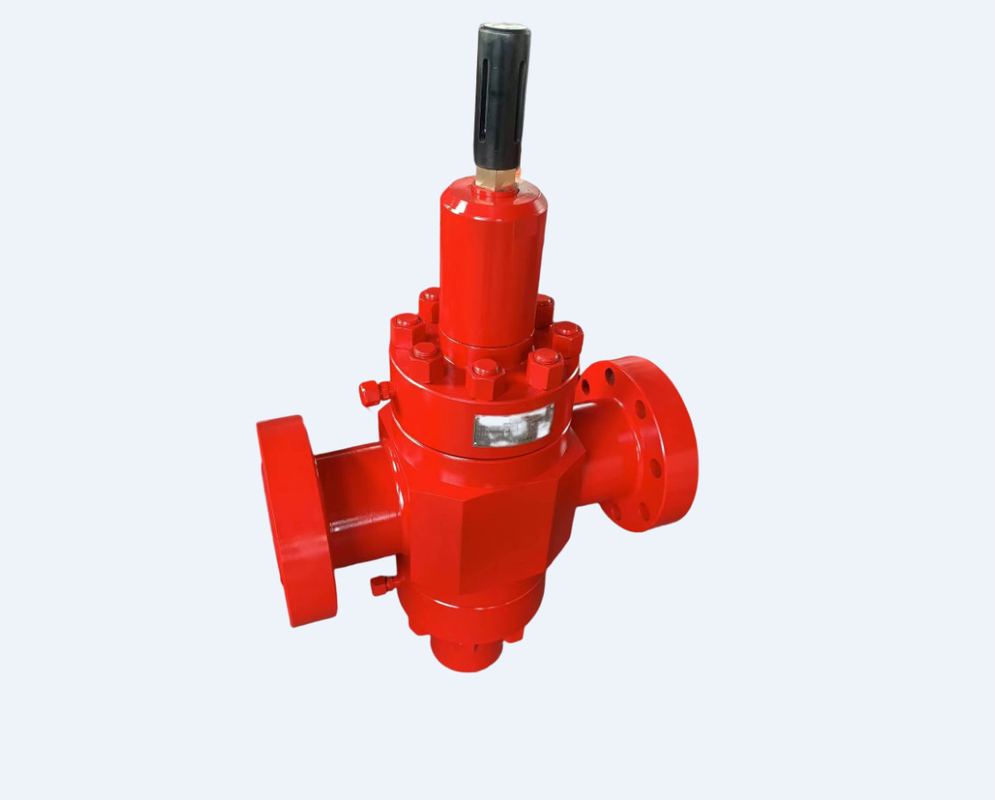

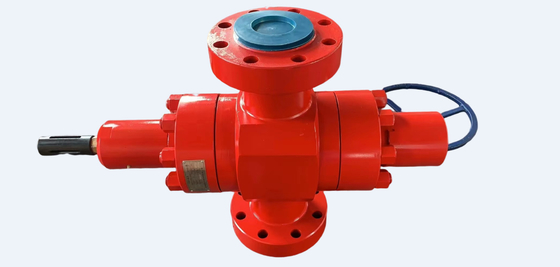

Zawór bramowy ręczny Zawór płaski 4 1/16 cali Ciśnienie 10000PSI API PSL3 Materiał nadwozia Stal węglowa
1Główny cel i zastosowanie
Zawór bramkowy jest używany do przejścia/zatrzymywania rurociągu sterującego i innych nośników, których nominalne ciśnienie robocze wynosi 70 MPa, pełne otworzenie wymaga 103 mm, zakres temperatury roboczej wynosi -29°C~+ 121°C,i które media obejmują ropę naftową, gaz ziemny i pozostałe materiały w środowisku kwaśnym i niekwaśnym
2Specyfikacja technologiczna
a. Standard wykonania produktu: API SPEC 6A specyfikacja głowicy studni i X-mas assy.
b. Narysowane ciśnienie robocze: 70 MPa (10000 PSI)
c. Wymóg:
d. Ciśnienie oleju hydraulicznego: 10,5 MPa
e. Poziom temperatury nominalnej: LU
f. Poziom materiału: DD
g. Poziom specyfikacji produktu: PSL 3
h. Poziom wymagań dotyczących wydajności: PR1
3.Wyznaczenie struktury
3.1 Zawór jest podnoszącym się zaworem z płytki wylotowej składającym się z nadwozia zaworu, siedzenia zaworu, sprężyny falistej, dysku zaworu, wylotu zaworu, maszyny zaworu, orzecha wylotu, uszczelnienia opakowania itp. (zob. rysunek załączony)
3.2Wszystkie części (powierzchnia jest wilgotna) zaworu są wykonane ze stali stopowej lub stali nierdzewnej, które mogą spełniać wymagania dotyczące stanu określone w specyfikacji technicznej.
3.3 Siedzenie zaworów jest konstrukcją z uszczelnieniem pływającym, dzięki czemu siedzenie zaworów jest ściśle złączone z płytką zaworów, w otworze zaworów znajduje się pełno tłuszczu uszczelniającego z najlepszym uszczelnieniem.Powierzchnie uszczelniające płytki zaworu i siedzenia zaworu są obróbane spawanym węglem niklowym o twardości skóry 45~62HRC, które mają wysoką twardość anty-abrazyjne i anty-scur zwiększyć żywotność zaworu.
3.4 Wypełniacz opakowaniowy ma strukturę typu "głowa", która może utrzymać skuteczne uszczelnienie przy ciśnieniu nominalnym i wysokim ciśnieniu.
3.5Po podłączeniu zaworu z hydrauliczną rurą sterującą,pozycja cylindru olejowego jest popychany do poruszania się w górę i w dół przez kontakt ciśnienie płynu, więc wałkowo-płytka ma zsynchronizowane ruch z płytką zaworuKiedy pozycja porusza się w górę, drążek wskaźnika porusza się w górę z nim, zawór biegnie do otwarcia, w przeciwnym razie zawór biegnie do zamknięcia.
4. Przechowywanie, transport i konserwacja. .
4.1Zawor należy przechowywać w suchym i wietrznym pomieszczeniu i zamknąć otwór, aby zawor został zamknięty.
4.2W przypadku przechowywania, koniec złączony powinien być pomalowany olejem w celu przeciwdziałania rdzewi i zanieczyszczeniu.
4.3. przed dostarczeniem, w komory zaworu jest pełen tłuszczu uszczelniającego pod wysokim ciśnieniem; po użyciu, aż wiele razy otwarcie/zamknięcie lub trochę przeciek na powierzchni uszczelniającej,tłuszcz uszczelniający powinien być wstrzykiwany do jamy zaworu poprzez uszczelniający tłuszcz wstrzykiwający zawór z maszyny zaworuW razie potrzeby odkręć orzechy zaworu wtrysku tłuszczu uszczelniającego i podłącz pistolet wtrysku tłuszczu uszczelniającego o wysokim ciśnieniu do wtrysku tłuszczu uszczelniającego do jamy zaworu, a następnie skręć orzechy.
4.4 Zawór służy do otwierania/zamykania przepływającego środka.w inny sposób wpływać na właściwości uszczelniające zaworów i ich żywotność.
5. Badanie ciśnienia i montaż
5.1. przed podaniem zaworu,103Badania ciśnienia hydraulicznego o wartości 0,5 MPa zostały przeprowadzone dwukrotnie.
a..Procedura ciśnienia badawczego: oba końce są badane trzykrotnie oddzielnie, czas ciśnienia stojącego nie jest niższy niż 3 minuty po raz pierwszy,czas nacisku w stanie stojącym nie jest niższy niż 15 min po raz drugi i trzeci"Nie może wystąpić wyciek lub obniżenie ciśnienia podczas pracy w pozycji stojącej.
5.3 Jako zawór łączący się z rurociągiem, na końcu zaworu może być ustawiona uszczelniająca uszczelniająca pierścienie BX155 łącząca parę flanszek z śrubokrętami i maticami, które muszą być śruby,a dwa kawałki 1 "rurociągu hydraulicznego hydraulicznego stołu sterującego będą bezpiecznie połączone z górnym otworem i dolnym otworem w bok hydrocylindru, aby zawór mógł się otwierać/zamykać.
6. Naprawa
6.1. ma niewielkie wyciek pomiędzy parą uszczelnień dysku zaworu i siedzenia zaworu, gdy tłuszcz uszczelniający zostanie wstrzyknięty do jamy zaworu przez uszczelniający tłuszcz wstrzykiwający zawór, jeśli nie,powierzchnia uszczelniająca może mieć zadrapania lub zużycieRenovacja odbędzie się pod powierzchnią.
6.2W przypadku wycieku na szczeblu zaworu lub wypełniacza opakowania szczebla równowagi, wypełniacz należy wymienić.
