2 7/8 "&3-1/2" Blowout Preventer Equipment S Type Variable Ram and Bore API16A 5000PSI
Funkcja strukturalna
● Elementy ciśnieniowe wykonane są z najwyższej jakości stali stopowej o dobrej wytrzymałości i udarności.
● Uszczelnienie drzwi wysokociśnieniowych BOP wykorzystuje uszczelkę kombinowaną, która ma lepsze uszczelnienie od ciśnienia studni.
● Użyj pływającej lub integralnej bramy, można bezpiecznie uszczelnić i wygodnie zmieniać.
● Użyj kanału olejowego typu buriel. Zawias łożyska jest oddzielony od zawiasu hydraulicznego.
● Konstrukcja zawiasów jest prosta, łatwa w demontażu i montażu.
● Użyj dużej skorupy łukowej po obu stronach komory i przechodź dookoła łukowej, aby zmniejszyć szczytowe naprężenia skorupy pod ciśnieniem.
● O zwartej konstrukcji, mniejszy niż podobne produkty zagraniczne.
● Wewnętrzna powłoka BOP odporna na niskie temperatury może przetwarzać rurociąg, powodując przepływ pary wewnątrz BOP, promieniując ciepło.
Montaż barana
● Rama do rur
1. Uszczelka górna 2. Uszczelka przednia 3. Korpus suwaka
Zespół ram typu HF
1. Korpus suwaka 2. Śruba 3. Śruba suwaka 4. Guma suwaka
5. Uchwyt zaciskowy
Zespół ram typu S
1. Gumowa uszczelka górna 2. Gumowa uszczelka przednia 3. Korpus suwaka
4. Uchwyt zaciskowy 5. Śruba suwaka
Zespół ram typu H
Ścinanie Ram
Taran ścinający może ciąć rurę w studni, ślepo zamykać głowicę studni, a także służyć jako ślepy taran, gdy w studni nie ma rury.Instalacja siłownika ścinającego jest taka sama jak w przypadku oryginalnego siłownika.
● W normalnych warunkach używany jako tarnik ślepy, w razie niebezpieczeństwa używany jako tarnik ścinający.
● Amortyzator ścinania można wielokrotnie przecinać rurę i nie uszkadzać ostrza. Zużyte ostrze może być ponownie użyte po naprawie.Shenkai produkuje tłok ścinający o trwałości ścinającej ponad pięć razy, z możliwością wymiany gumy uszczelniającej.
● Zwykłe ostrze suwaka jest zintegrowane z korpusem suwaka.
● Ostrze suwaka z BOP odpornego na wysokie zasiarczenie jest oddzielone korpusem suwaka, który jest łatwy do wymiany po uszkodzeniu ostrza, co umożliwia wielokrotne użycie korpusu suwaka.
● Styk powierzchni uszczelniającej między górnym uszczelnieniem bijaka ścinającego a ostrzem jest duży, co skutecznie zmniejsza nacisk na gumową powierzchnię uszczelniającą i przedłuża jej żywotność.
1. Korpus dolnego siłownika ścinającego 2. Górna uszczelka gumowa 3. Prawa uszczelka gumowa 4. Uszczelka ostrza Lewa uszczelka gumowa 3. Górny korpus siłownika ścinającego
4. Górna uszczelka gumowa 5. Lewa uszczelka gumowa 6. Górny korpus siłownika ścinającego
Konstrukcja zespołu siłownika ścinającego siłownika typu S BOP

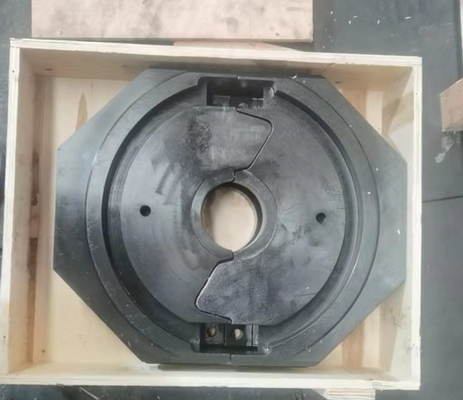

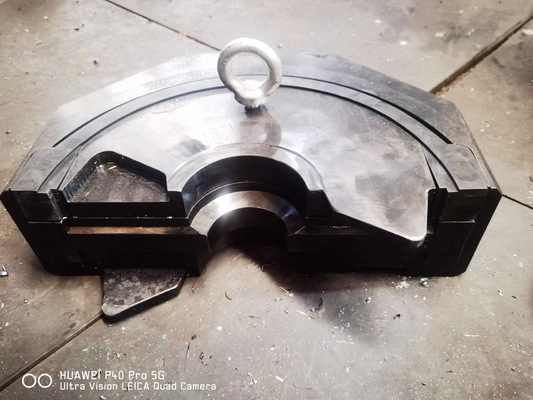

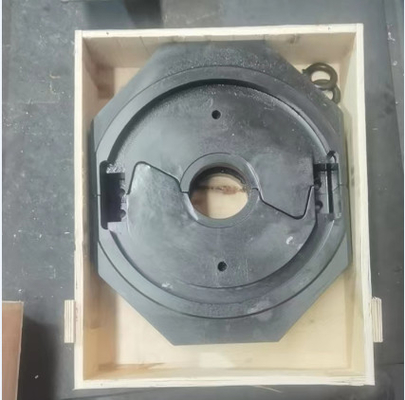

Zmienna Ram

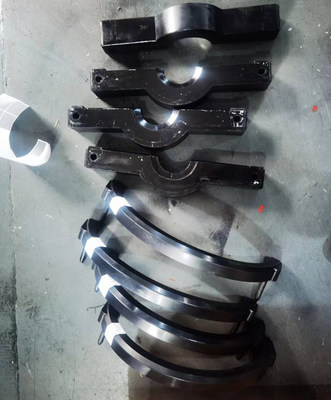

Zmienny suwak może być użyty do uszczelnienia różnej średnicy przewodu rurowego.Zmienny tłok składa się ze zmiennego tłoka, uszczelki górnej, zmiennej uszczelki przedniej.Instalacja zmiennego suwaka w BOP jest taka sama jak zwykłego suwaka, nie trzeba zmieniać żadnej części BOP.
1. Zmienna guma suwaka 2. Korpus suwaka 3. Górna uszczelka gumowa
Zmienna konstrukcja zespołu siłownika typu S Ram BOP
Specyfikacja i model S Ram BOP
Ciśnienie operacyjne
(psi) |
Otwór (w) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Uwaga: specyfikacja i model S Ram BOP
S oznacza suwak typu S BOP
| Specyfikacja i model |
Główny otwór
mm (cale) |
Ciśnienie robocze
MPa(psi) |
Ilość oleju do otwierania (pojedynczy cylinder) |
Ilość oleju do zamykania (pojedynczy cylinder) |
Typ barana |
Rozmiar barana
(w) |
Wymiar mm |
waga (kg |
Zalecany kod BOP |
| długość |
szerokość |
wzrost |
pojedynczy |
podwójnie |
| pojedynczy |
podwójnie |
| 180 (71/16 cala) seria |
(2)FZ18-21 |
179,4 (71/16) |
21-3000 |
1,6 |
2 |
H |
maksymalnie5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2)FZ18-35 |
179,4 (71/16) |
35-5000 |
1,6 |
2 |
H |
maksymalnie5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2)FZ18-70 |
179,4 (71/16) |
70-10000 |
2.2 |
2,5 |
H |
maksymalnie5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2)FZ18-105 |
179,4 (71/16) |
105-15000 |
7,4 |
8 |
H |
maksymalnie5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| Seria 230 (9 cali) |
(2)FZ23-21 |
228,6-9 |
21-3000 |
1,3 |
1,5 |
HF |
maksymalnie 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228,6-9 |
35-5000 |
4,7 |
5,3 |
HF |
maksymalnie 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228,6-9 |
70-10000 |
7 |
8 |
H |
maksymalnie 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2)FZ23-105 |
228,6-9 |
105-15000 |
10.2 |
10,9 |
HF |
maksymalnie 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.00 |
| Seria 280 (11 cali) |
(2)FZ28-21 |
279,4-11 |
21-3000 |
2,7 |
3.2 |
S |
maksymalnie 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S77.00 |
| (2)FZ28-35 |
279,4-11 |
35-5000 |
5.4 |
6,2 |
S |
maksymalnie 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279,4-11 |
70-10000 |
7 |
8 |
H |
maksymalnie 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279,4-11 |
105-15000 |
14,6 |
16,7 |
H |
maksymalnie 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67.00 |
| 346 (135/8 cala) seria |
(2)FZ35-21 |
346,1 (135/8) |
21-3000 |
7,8 |
8,9 |
S |
maksymalnie 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2)FZ35-35 |
346,1 (135/8) |
35-5000 |
7,9 |
9,3 |
S |
maksymalnie 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2)FZ35-70 |
346,1 (135/8) |
70-10000 |
18 |
20,7 |
HF |
maksymalnie 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2)FZ35-105 |
346,1 (135/8) |
105-15000 |
17,4 |
20 |
H |
maksymalnie 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425 (163/4 cala) |
(2)FZ43-35 |
425,5(163/4) |
35-5000 |
10.3 |
11,6 |
HF |
maksymalnie 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| 476 (183/4 cala) seria |
(2)FZ48-35 |
476.3(183/4) |
35-5000 |
24,5 |
27,9 |
HF |
maksymalnie 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2)FZ48-70 |
476.3(183/4) |
70-10000 |
24,5 |
27,9 |
HF |
maksymalnie 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527(203/4 cale) |
(2)FZ53-21 |
527.1(203/4) |
21-3000 |
12.2 |
13,6 |
HF |
maksymalnie 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2)S83.00 |
| Seria 540 (211/4 cala) |
(2)FZ54-14 |
539,8(211/4) |
14-2000 |
12,1 |
13,8 |
HF |
maksymalnie 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33.00 |
| (2)FZ54-35 |
539,8(211/4) |
35-5000 |
26 |
29,6 |
HF |
maksymalnie 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680 (263/4 cala) |
(2)FZ68-21 |
679,5(263/4) |
21-3000 |
32,6 |
37 |
HF |
maksymalnie 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2)S87.00 |
| Notatka 1.Ciśnienie testowe BOP jest 1,5 razy większe niż ciśnienie standardowe |
| 2. Ciśnienie robocze wynosi od 8,4 MPa do 10,5 MPa |
Specyfikacja robocza siłownika ścinającego typu S
| Typ BOP |
Model BOP |
Zalecany kod BOP |
Typ cylindra |
Specyfikacja rury wiertniczej |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Normalny cylinder |
|
| (2)S92.00 |
Cylinder z tandemowym wzmacniaczem |
4 1/2" 16,6 funta/stopę G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Duży cylinder |
|
| (2)S100.00 |
Duży cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Normalny cylinder |
|
| (2)S02.00 |
Duży cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Normalny cylinder |
|
| (2)S99.00 |
Duży cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Normalny cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)S112.00 |
Duży cylinder |
5 1/2" 24,7 funta/stopę G-105 PSL-3 |
| (2)S117.00 |
Cylinder z tandemowym wzmacniaczem |
5 1/2" 24,7 funta/stopę S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Normalny cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)S113.00 |
Cylinder z tandemowym wzmacniaczem |
5 1/2" 24,7 funta/stopę S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Normalny cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
Zmienny zakres suwaka typu S
| Typ BOP |
Model BOP |
Zakres zmiennej prasy (w) |
| S |
(2)FZ 18-70 |
2 3/8"-3 1/2" |
| (2)FZ28-35 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 28-70 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8"-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 53-21 |
4 1/2"-5 1/2" |
| (2)FZ 54-14 |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
4 1/2"-5 1/2" |
