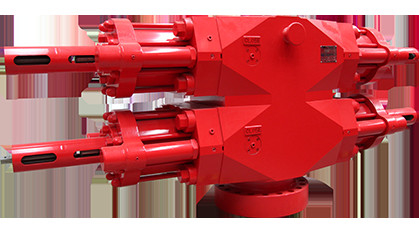

Blowout Preventer Equipment U-Type Ram BOP Bore 18 3/4" 10000 PSI
Funkcja strukturalna
● Komponenty ciśnieniowe to materiały kuźnicze, mające dobrą wytrzymałość i udarność, unikaj domyślnego kucia.
● Kołnierz środkowy wykorzystuje uszczelkę kombinowaną, jego przełącznik jest obsługiwany przez ciśnienie hydrauliczne, łatwy do zmiany suwaka.
● Wyposażony w pomocniczy cylinder olejowy, w porównaniu z tradycyjnym ścinaczem BOP, ma funkcję mniejszej objętości.
● Guma suwaka jest obfita i używaj samodzielnych uszczelnień.
● Ręczne urządzenie blokujące należy do standardowej konfiguracji. W przypadku utraty hydraulicznej może zapewnić, że suwak pozostanie zamknięty.
● Ręczne i hydrauliczne urządzenie blokujące oraz pomocniczy cylinder olejowy można elastycznie wyposażyć zgodnie z wymaganiami klienta i łatwo wymienić.
● Wewnętrzna powłoka BOP odporna na niskie temperatury może przetwarzać rurociąg, powodując przepływ pary wewnątrz BOP, promieniując ciepło.(do wyboru klienta).
● Wewnętrzna część BOP odporna na wysokie zasiarczenie, która styka się z cieczą z odwiertu, ma napowierzchniowy stop na bazie niklu, który może osiągnąć najwyższy poziom odporności na H2S i CO2.
Montaż barana
● Rama do rur
1. Górna uszczelka gumowa 2. Korpus suwaka 3. Przednia uszczelka gumowa
Skech struktury typu U Ram
Ścinanie Ram
Taran ścinający może ciąć rurę w studni, ślepo zamykać głowicę studni, a także służyć jako ślepy taran, gdy w studni nie ma rury.Instalacja siłownika ścinającego jest taka sama jak w przypadku oryginalnego siłownika.
● W normalnych warunkach używany jako tarnik ślepy, w razie niebezpieczeństwa używany jako tarnik ścinający.
● Amortyzator ścinania można wielokrotnie przecinać rurę i nie uszkadzać ostrza, Zużyte ostrze może być ponownie użyte po naprawie.Shenkai produkuje tłok ścinający o trwałości ścinającej ponad pięć razy, co pozwala na wymianę gumy uszczelniającej.
● Zwykłe ostrze suwaka jest zintegrowane z korpusem suwaka.
● Ostrze suwaka z BOP odpornego na wysokie zasiarczenie jest oddzielone korpusem suwaka, który jest łatwy do wymiany po uszkodzeniu ostrza, co umożliwia wielokrotne użycie korpusu suwaka.
● Styk powierzchni uszczelniającej między górnym uszczelnieniem bijaka ścinającego a ostrzem jest duży, co skutecznie zmniejsza nacisk na gumową powierzchnię uszczelniającą i przedłuża jej żywotność.
1. Dolny siłownik ścinający 2. Ustaw śrubę 3. Lewa uszczelka 4. Górne ostrze
5. Górna uszczelka gumowa 6. Korpus siłownika ścinającego w górę
7. Uszczelka ostrza 8. Śruba dociskowa 9. Uszczelka prawa 10. Ostrze dolne
Konstrukcja montażowa siłownika ścinającego typu U Rama BOP odpornego na wysokie zasiarczenie
1. Korpus dolnego siłownika ścinającego 2. Lewa uszczelka gumowa
3. Korpus siłownika ścinającego w górę 4. Górna uszczelka gumowa
5. Prawa uszczelka gumowa 6. Uszczelka ostrza
Konstrukcja zespołu siłownika ścinającego typu U siłownika BOP
Zmienna Ram
Zmienny suwak może być użyty do uszczelnienia różnej średnicy przewodu rurowego.Zmienny tłok składa się ze zmiennego tłoka, uszczelki górnej, zmiennej uszczelki przedniej.Instalacja zmiennego suwaka w BOP jest taka sama jak zwykłego suwaka, nie trzeba zmieniać żadnej części BOP.
1. Zmienna guma suwaka 2. Korpus suwaka 3. Górna uszczelka gumowa
Zmienna konstrukcja montażowa siłownika typu U BOP
Specyfikacja i model BOP U Ram
Ciśnienie operacyjne
(psi) |
Otwór (w) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
U |
|
|
|
|
|
|
| 105-15000 |
U |
U |
U |
U |
|
|
|
|
|
| 70-10000 |
U |
U |
U |
U |
|
U |
|
U |
|
| 35-5000 |
U |
U |
U |
U |
U |
U |
|
U |
|
| 21-3000 |
U |
U |
U |
U |
U |
|
U |
|
U |
| 14-2000 |
|
|
|
|
|
|
|
U |
|
Uwaga: specyfikacja i model S Ram BOP
U oznacza suwak typu U BOP
| Specyfikacja i model |
Główny otwór
mm (cale) |
Ciśnienie robocze
MPa(psi) |
Ilość oleju do otwierania (pojedynczy cylinder) |
Ilość oleju do zamykania (pojedynczy cylinder) |
Typ barana |
Rozmiar barana
(w) |
Wymiar mm |
waga (kg |
Zalecany kod BOP |
| długość |
szerokość |
wzrost |
pojedynczy |
podwójnie |
| pojedynczy |
podwójnie |
| Seria 180 (71/16 cala) |
FZ18-352FZ18-35 |
180(71/16) |
35 |
4,6 |
4,6 |
U |
maksymalnie5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180(71/16) |
70 |
4,6 |
4,6 |
U |
maksymalnie5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180(71/16) |
105 |
4,6 |
4,6 |
U |
maksymalnie5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| Seria 280 (11 cali) |
FZ28-352FZ28-35 |
280-11 |
35 |
10,6 |
10,8 |
U |
maksymalnie8 5/8 |
3105 (4165) |
650 |
898 |
1380 |
3775 |
6915 |
C06.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10,6 |
10,8 |
U |
maksymalnie8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.002
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10,9 |
11.1 |
U |
maksymalnie7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30,1 |
26,6 |
U |
maksymalnie6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346 (135/8 cala) seria |
FZ35-352FZ35-35 |
346(135/8) |
35 |
21 |
22 |
U |
maksymalnie 10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346(135/8) |
70 |
21 |
22 |
U |
maksymalnie 10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346(135/8) |
105 |
22,8 |
23,7 |
U |
maksymalnie 10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| Seria 540 (211/4 cala) |
FZ54-142FZ54-14 |
540(211/4) |
14 |
16,3 |
17,4 |
U |
maksymalnie 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25.002
C25.00 |
| Seria 540 (211/4 cala) |
FZ54-352FZ54-35 |
540(211/4) |
35 |
51 |
56 |
U |
maksymalnie16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540(211/4) |
70 |
51 |
56 |
U |
maksymalnie16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28,00 |
| 680(263/4) |
FZ68-212FZ68-21 |
680(263/4) |
21 |
36 |
37 |
U |
maksymalnie20 |
5305(6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| Uwaga 1. Ciśnienie testowe BOP jest 1,5 razy większe niż ciśnienie standardowe |
| 2. Ciśnienie robocze wynosi od 8,4 MPa do 10,5 MPa |
Specyfikacja działania siłownika ścinającego typu U
| Typ BOP |
Model BOP |
Zalecany kod BOP |
Typ cylindra |
Specyfikacja rury wiertniczej |
| U |
(2)FZ28-35 |
(2)C06.00 |
Normalny cylinder |
|
| (2)C06.00 |
Cylinder z tandemowym wzmacniaczem |
5 1/2" 24,7 funta/stopę G-105 PSL-3 |
| (2)FZ28-105 |
(2)C01.00 |
Normalny cylinder |
|
| (2)C01.00 |
Cylinder z tandemowym wzmacniaczem |
5 1/2" 24,7 funta/stopę G-105 PSL-3 |
| (2)FZ 35-35 |
(2) C21.00 |
Normalny cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)C26.00 |
Cylinder z tandemowym wzmacniaczem |
5 1/2" 24,7 funta/stopę S-135 PSL-3 |
| (2)FZ 35-70 |
(2)C17.00 |
Normalny cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)C30.00 |
Cylinder z tandemowym wzmacniaczem |
5 1/2" 24,7 funta/stopę S-135 PSL-3 |
| (2)FZ 35-105 |
(2)C16.00 |
Normalny cylinder |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)C23.00 |
Duży cylinder |
5 1/2" 24,7 funta/stopę G-105 PSL-3 |
| (2)FZ 54-35 |
(2)C27.00 |
Normalny cylinder |
6 5/8 " 27,7 funta/stopę S-135 PSL-3 |
Zmienny zakres suwaka typu U
| Typ BOP |
Model BOP |
Zakres zmiennej prasy (w) |
| U |
(2)FZ 28-35 |
2 7/8"-5" |
| (2)FZ 28-70 |
2 7/8"-5" |
| (2)FZ 35-35 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2)FZ 35-70 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2)FZ 35-105 |
3 1/2"-5" |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
2 7/8"-5 7/8" |
| |
|
|
|
|
