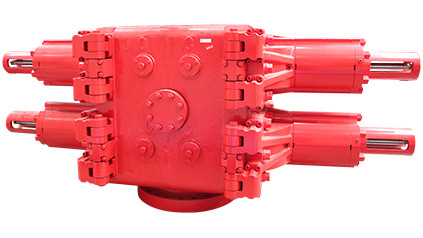

Sprzęt zapobiegający wybuchowi S-Type Ram BOP Bore 13 5/8" 15000psi
Cechy strukturalne
● Komponenty pod ciśnieniem wykorzystują wyższą stopę stali stopowej o dobrej wytrzymałości i wytrzymałości na uderzenia.
● Uszczelnienie drzwi wysokiego ciśnienia BOP wykorzystuje uszczelnienie łączone, które ma lepszą uszczelnienie od ciśnienia studni.
● Użyj płynącej lub zintegrowanej bramy, może bezpiecznie uszczelnić i wygodnie zmienić.
● Użyj przejścia olejowego typu buriel, zawias łożyska jest oddzielony od zawiasu hydraulicznego.
● Konstrukcja zawiasu jest prosta, łatwa do rozmontowania i mocowania.
● W celu zmniejszenia napięcia szczytowego powłoki pod ciśnieniem należy użyć na obu stronach komory dużej łukowej powłoki, a dookoła przejść łukową.
● Ma kompaktową strukturę, mniejszą niż podobne produkty zagraniczne.
● Wewnętrzna powłoka BOP odporna na niskie temperatury może przetwarzać rurociąg, aby przepływ pary w środku BOP promieniował ciepłem.
Zgromadzenie Ram
● Ramy rurowe
1Górne uszczelnienie, przednie uszczelnienie, ramie ciało.
Zespół Ram typu HF
1. Ram body 2. Bolt 3. Ram bolt 4. Ram gumy
5. Uchwyt z zaciskiem
Zespół Ram typu S
1. Górna gumowa pieczęć 2. Gumowa pieczęć przednia 3.
4Utrzymacz zacisku 5.
Zestaw Ram typu H
Ram do obcięcia
Rąbki do obcinania mogą cięć rurę studni, ślepo zamykać głowę studni, a także być używane jako ślepe rąbki, gdy nie ma rury w studni.
● W normalnych warunkach używany jako owiec ślepy, w nagłych wypadkach używany jako owiec do cięcia.
● Amortyzator cięcia może być wielokrotnie cięty rurą i nie uszkodzić ostrza, zużyty ostrze można ponownie użyć po naprawie.Dozwolone do wymiany gumowej uszczelnienia.
● Zwykłe ostrze jest zintegrowane z nadwoziem barana.
● Ostrze rąbkowe, odporne na wysoką zawartość siarki, są oddzielone od korpusu rąbkowego, który łatwo zmieniać po uszkodzeniu ostrza i umożliwia wielokrotne używanie korpusu rąbkowego.
● Powierzchnia uszczelniająca kontaktowa pomiędzy szczytową uszczelniającą ramy i ostrzem jest duża, co skutecznie zmniejsza ciśnienie na gumowej powierzchni uszczelniającej i wydłuża jej żywotność.
1. Korpus ramski do ścierania w dół 2. Gumowy uszczelniacz górny 3. Gumowy uszczelniacz prawy 4. Uszczelniacz ostrza
4. Górna gumowa uszczelka 5. Lewa gumowa uszczelka 6.
Struktura zespołu ramy szyjnej typu S Ram BOP
Ram zmienny
Zmienna ramka może być używana do uszczelniania różnej średnicy sznurka rurowego.Instalacja zmiennej ram w BOP jest taka sama jak wspólna ram, nie trzeba zmieniać żadnej części BOP.
1Wariacyjna gumowa gumowa gumowa
Zmienna struktura zespołu Ram typu S Ram BOP
S Ram Specyfikacja BOP i model
Ciśnienie pracy
(psi) |
Wyryte w |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Uwaga:S Ram Specyfikacja BOP&Model
S oznacza BOP typu S ram
| Specyfikacja i model |
Główna wiertarka
mm (w) |
Ciśnienie pracy
MPa ((psi) |
Ilość oleju do otwierania (jednorazowa butelka) |
Ilość oleju do zamykania ((Jednoszylnik) |
Rodzaj ramy |
Wielkość ramy
(w) |
Wymiar w mm |
waga kg |
Zalecany kod BOP |
| długość |
szerokość |
wysokość |
pojedynczy |
podwójne |
| pojedynczy |
podwójne |
| 180 ((71/16 cali) serii |
(2)FZ18-21 |
179.4(71/16) |
21-3000 |
1.6 |
2 |
H |
maksymalnie5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2)FZ18-35 |
179.4(71/16) |
35-5000 |
1.6 |
2 |
H |
maksymalnie5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2)FZ18-70 |
179.4(71/16) |
70-10000 |
2.2 |
2.5 |
H |
maksymalnie5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2)FZ18-105 |
179.4(71/16) |
105-15000 |
7.4 |
8 |
H |
maksymalnie5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| Pozostałe |
(2)FZ23-21 |
228.6-9 |
21-3000 |
1.3 |
1.5 |
HF |
maksymalnie 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228.6-9 |
35-5000 |
4.7 |
5.3 |
HF |
maksymalnie 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228.6-9 |
70-10000 |
7 |
8 |
H |
maksymalnie 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2)FZ23-105 |
228.6-9 |
105-15000 |
10.2 |
10.9 |
HF |
maksymalnie 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.00 |
| Zestaw 280 (((11in) |
(2)FZ28-21 |
279.4-11 |
21-3000 |
2.7 |
3.2 |
S |
maksymalnie 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S77.00 |
| (2)FZ28-35 |
279.4-11 |
35-5000 |
5.4 |
6.2 |
S |
maksymalnie 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279.4-11 |
70-10000 |
7 |
8 |
H |
maksymalnie 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279.4-11 |
105-15000 |
14.6 |
16.7 |
H |
maksymalnie 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67.00 |
| Wyroby i artykuły z nich |
(2)FZ35-21 |
346.1 ((135/8) |
21-3000 |
7.8 |
8.9 |
S |
maksymalnie 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2)FZ35-35 |
346.1 ((135/8) |
35-5000 |
7.9 |
9.3 |
S |
maksymalnie 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2)FZ35-70 |
346.1 ((135/8) |
70-10000 |
18 |
20.7 |
HF |
maksymalnie 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2)FZ35-105 |
346.1 ((135/8) |
105-15000 |
17.4 |
20 |
H |
maksymalnie 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425 ((163/4 cala) |
(2)FZ43-35 |
425.5(163/4) |
35-5000 |
10.3 |
11.6 |
HF |
maksymalnie 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| 476 ((183/4 in) serii |
(2)FZ48-35 |
476.3(183/4) |
35-5000 |
24.5 |
27.9 |
HF |
maksymalnie 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2)FZ48-70 |
476.3(183/4) |
70-10000 |
24.5 |
27.9 |
HF |
maksymalnie 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527 ((203/4in) |
(2)FZ53-21 |
527.1 ((203/4) |
21-3000 |
12.2 |
13.6 |
HF |
maksymalnie 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2)S83.00 |
| Zestaw 540 (**) |
(2)FZ54-14 |
539.8(211/4) |
14-2000 |
12.1 |
13.8 |
HF |
maksymalnie 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33.00 |
| (2)FZ54-35 |
539.8(211/4) |
35-5000 |
26 |
29.6 |
HF |
maksymalnie 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680 ((263/4in) |
(2)FZ68-21 |
679.5 ((263/4) |
21-3000 |
32.6 |
37 |
HF |
maksymalnie 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2)S87.00 |
| Uwaga:1Ciśnienie badawcze wynosi 1,5 razy więcej niż ciśnienie standardowe. |
| 2Ciśnienie robocze wynosi od 8,4Mpa do 10,5Mpa |
Specyfikacja eksploatacyjna ramy do cięcia typu S
| Rodzaj BOP |
Model BOP |
Zalecany kod BOP |
Rodzaj butli |
Specyfikacja rury wiertniczej |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Cylinder normalny |
|
| (2)S92.00 |
Cylinder z tandemnym wzmacniaczem |
4 1/2" 16,6lb/ft G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Wielkie butle |
|
| (2)S100.00 |
Wielkie butle |
5" 19.5lb/ft G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Cylinder normalny |
|
| (2)S02.00 |
Wielkie butle |
5" 19.5lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Cylinder normalny |
|
| (2)S99.00 |
Wielkie butle |
5" 19.5lb/ft G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Cylinder normalny |
5" 19.5lb/ft G-105 PSL-3 |
| (2)S112.00 |
Wielkie butle |
5 1/2 " 24.7lb/ft G-105 PSL-3 |
| (2)S117.00 |
Cylinder z tandemnym wzmacniaczem |
5 1/2" 24,7lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Cylinder normalny |
5" 19.5lb/ft G-105 PSL-3 |
| (2)S113.00 |
Cylinder z tandemnym wzmacniaczem |
5 1/2" 24,7lb/ft S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Cylinder normalny |
5" 19.5lb/ft G-105 PSL-3 |
Typ S Zmienny zakres ramy
| Rodzaj BOP |
Model BOP |
Zakres zmiennej pamięci RAM (w) |
| S |
(2)FZ 18-70 |
2 3/8"-3 1/2" |
| (2)FZ28-35 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 28-70 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8"-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 53-21 |
4 1/2"-5 1/2" |
| (2)FZ 54-14 |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
4 1/2"-5 1/2" |
