Szczegóły Produktu:
|
Nazwa produktu: | Stół obrotowy | Materiał: | Stal węglowa |
---|---|---|---|
Standard: | API | Przemysł: | Pole naftowe |
Współ: | dostarczać | Proces: | Odlew |
Podkreślić: | Komponenty wiertnicy obrotowej,stół obrotowy wiertnicy 37,5 cala |

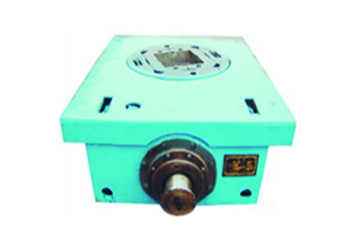

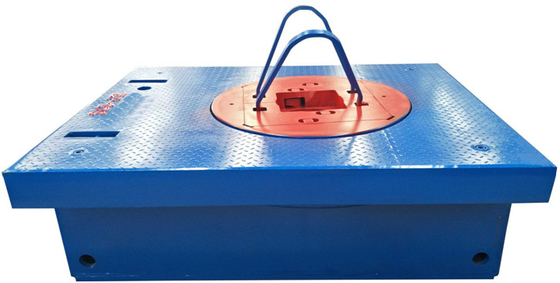

Z375 Wiertnica Komponenty Stół obrotowy API 7K Dia.Otwarcie 37,5 cala
Informacje o produkcie stołu obrotowego:
Stół obrotowy jest ważną częścią do prowadzenia i utrzymywania przewodu wiertniczego.
Cechy techniczne stołu obrotowego
■ Obudowa jest konstrukcją spawaną ze staliwa i blachy stalowej, piwnica jest odlewem stalowym, jest spawana z blachą stalową po obróbce zgrubnej i obróbce wykańczającej po integralnym wyżarzaniu w celu eliminacji naprężeń.
■ Przekładnia jest przekładnią zębatą o średniej twardości zęba, intensywność jest wysoka, przekładnia jest stabilna, moment obrotowy przekładni jest duży, żywotność jest długa.
■ Wał wejściowy jest kuty ze stopu przez hartowanie i odpuszczanie, ma dobre właściwości mechaniczne, nadaje się do pracy z dużym momentem skręcającym.Na końcu wału można zamontować koło łańcuchowe i kołnierz.Spełnia wymagania wszystkich trybów transmisji.
■ Tuleja główna jest wykonana ze stali stopowej i ulepszona cieplnie, ma wysoką sztywność i niezawodne działanie.
Parametr techniczny stołu obrotowego
Model
Parametry |
ZP135 | ZP175 | ZP205 | ZP275 | ZP375 | ZP495 | |||
mm (cale) Śr.Otwarcia |
305(12) | 444,5 (17,5) | 520,7(20,5) | 698,5(27,5) | 952,5 (37,5) | 1257,3 (49,5) | |||
mm (cale) Odległość centrum |
118(44) | 1118(44) | 1353(53.25) | 1651(65) | |||||
kN Maksymalne obciążenie statyczne haka |
1350 | 1350 | 3150 | 4500 | 5850 | 7250 | |||
Nm (stopy.funty) Maksymalny moment roboczy |
12000(8855) | 13729(10132) | 22555(16646) | 27459(20265) | 32362(23872) | 36285(26778) | |||
obr/min Maksymalna prędkość |
300 | ||||||||
Przełożenie |
3,5 | 3,58 | 3,22 | 3,67 | 3,56 | 3,93 | |||
mm (cale) Całkowity wymiar |
1720x890x378 (67,7x35x14,86) |
1935x1280x585 (76,2x50,4x23) |
2292x1475x673 (90x58x26,5) |
2391x1670x685 (94x65,7x27) |
2468x1810x718 (97x71x28) |
2940x2184x813 (115x85x31) |
|||
kg (funty) Waga |
1240 (2730) |
3888 (8572) |
5530 (12191) |
6163 (13.590) |
8026 (17678) |
11626 (25607) |
