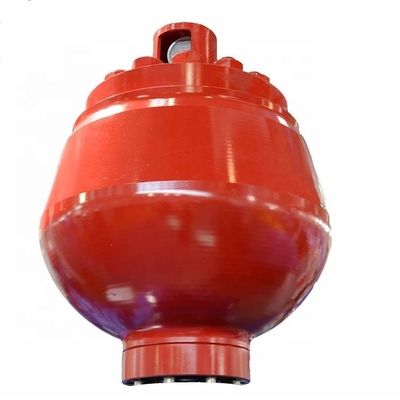

Obudowa pompy szlamowej do tłumika pulsacji do BOMCO F-1600
Model pompy szlamowej
FORUS oferuje szeroką gamę kulistych tłumików pulsacji do wierceń i produkcji o objętościach od 1 galona do 20 galonów i

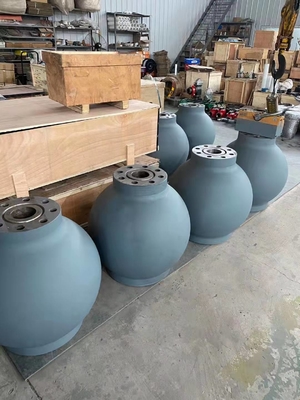

ciśnieniach od 250 psi do 7500 psi. Korpus kulistego tłumika pulsacji jest wykonany z jednego kawałka stali kutej,
eliminując możliwość zmęczeniowego pęknięcia spoiny.
Ogólna konstrukcja kulista zapewnia wysoką wydajność przy małej objętości i nie wymaga dodatkowego wsparcia konstrukcyjnego. Konstrukcja kulista również
zapewnia większą elastyczność połączeń rurowych niż tłumiki typu przyłączeniowego.
Tłumik pulsacji wylotowej, znany również jako worek powietrzny wylotowy/wydechowy, jest głównym elementem końca wylotowego pompy szlamowej.
Tłumik pulsacji jest instalowany w linii wylotowej końca płynowego i odgrywa rolę w zapewnieniu dobrego stabilnego ciśnienia i kompensacji ciśnienia.
Ciśnienie robocze tłumika pulsacji wynosi 80% ciśnienia roboczego pompy szlamowej.
1.-- Pompy szlamowe F-500/ F-800 używają tłumika pulsacji KB-45.
2.-- Pompy szlamowe F-1000 / F-1300/ F-1600 używają tłumika pulsacji KB-75.
* Należy pamiętać, że przy demontażu tłumika pulsacji należy najpierw zwolnić ciśnienie.

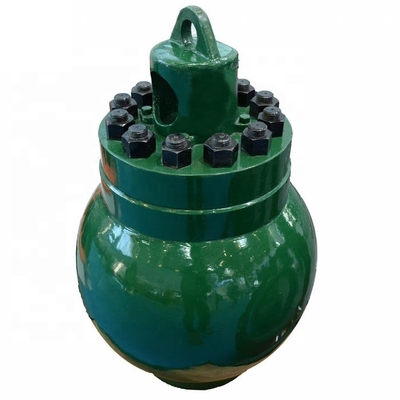

Zespół tłumika pulsacji

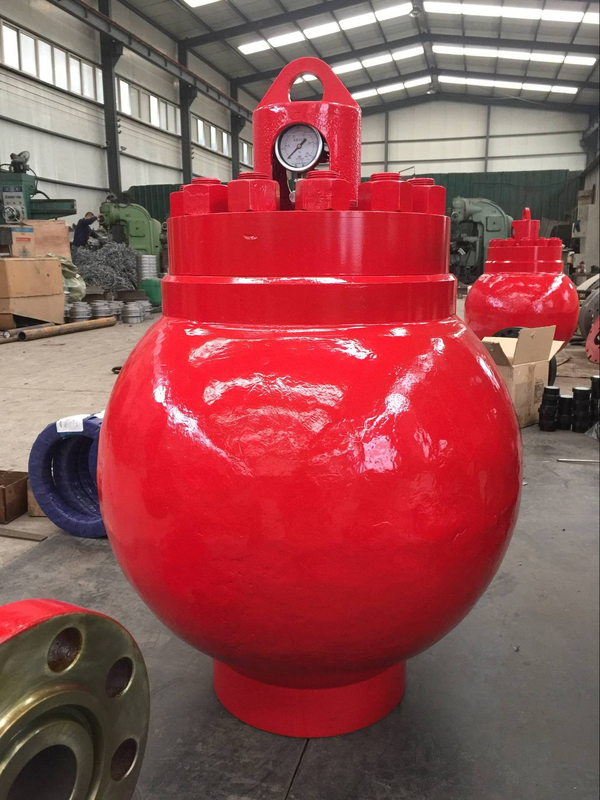

Skład:Tłumik pulsacji składa się z obudowy tłumika pulsacji, gumowego pęcherza (membrany), manometru, zaworu kątowego (zaworu ładowania) i pokrywy końcowej (uszczelka płyty dolnej) itp.
Cechy tłumika pulsacji wylotowej pompy szlamowej:
1.-- Tłumik pulsacji jest kuty ze stali stopowej 4130 o odporności na niskie temperatury. 2.-- Tłumik pulsacji ma precyzyjny rozmiar komory wewnętrznej z chropowatością powierzchni 6.3, co zwiększa żywotność membrany.
3.-- Dostępne membrany z kauczuku nitrylowego (NBR), uwodornionego kauczuku nitrylowego (HNBR lub HSN) i uretanu.
4.-- Chroniony zawór ładowania/zawór kątowy i manometr - brak pojedynczego punktu podparcia na osłonie przeciwpyłowej.
5.-- Użycie tłumika przedłuża żywotność części eksploatacyjnych końca napędowego i końca płynowego.
Lista części pompy szlamowej
Pozycja
| Opis produktu |
Model pompy szlamowej |
Numer części. |
1 |
| Zespół cylindra hydraulicznego |
F-1300/F-1600 |
AH1301010520 |
2 |
| Kołnierz głowicy cylindra |
F-1300/F-1600 |
AH1301010520 |
3 |
| Głowica cylindra |
F-1300/F-1600 |
AH1301010520 |
4 |
| Zespół płyty wtykowej |
F-1300/F-1600 |
AH1301010520 |
5 |
| Prowadnice trzpienia zaworu (dolne) |
F-1300/F-1600 |
AH1301010520 |
6 |
| Korek głowicy cylindra |
F-1300/F-1600 |
AH1301010520 |
7 |
| Płyta pozycjonująca |
F-1300/F-1600 |
AH1301010520 |
8 |
| Uszczelka głowicy cylindra |
F-1300/F-1600 |
AH1301010520 |
9 |
| Pierścień blokujący tulei cylindra |
F-1300/F-1600 |
AH1301010520 |
10 |
| Tuleja cylindra dwumetalowa |
F-1300/F-1600 |
AH1301010520 |
11 |
| Zespół zacisku |
F-1300/F-1600 |
AH1301010520 |
12 |
| Kolanko NPT3/8-M22X1.5 |
F-1300/F-1600 |
AH1301010520 |
13 |
| Pokrywa końcowa cylindra |
F-1300/F-1600 |
AH1301010520 |
Dostawa marek i modeli pomp szlamowych |
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Oil WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD:MP-5, MP-8, MP-10, MP-13, MP-16
NATIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
GARDNER DENVER:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
