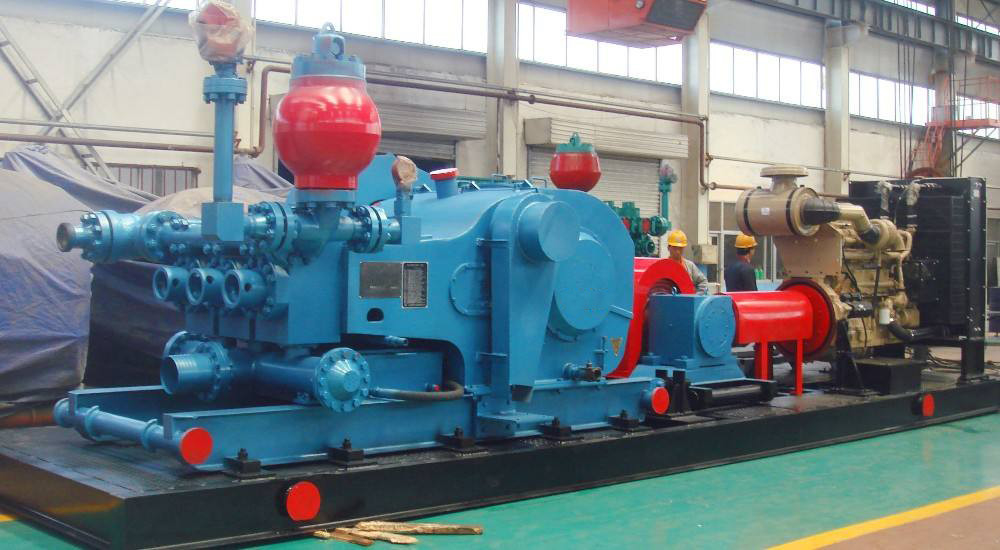

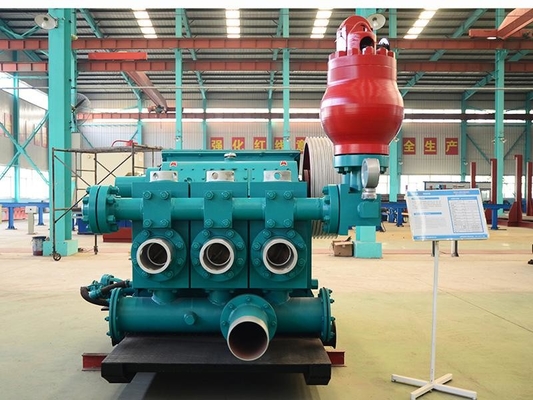

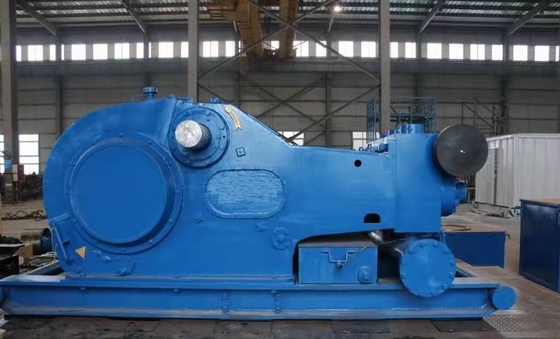

Wiertnicza pompa płuczkowa do pompy RS F-1000 Moc 1000 API 7K Standard
Funkcja pompy błotnej
W wierceniu szybów naftowych i gazu ziemnego jest on używany do pompowania płuczki wiertniczej, aby krążyła i przepływała w celu uderzenia.Zgodnie ze znaczeniem jego
pracy, jest porównywany z sercem wiertnicy.
Cyrkulacja płuczki jest kluczową operacją w procesie wiercenia obrotowego, a jej główne funkcje to:
1. Usuń sadzonki z dna studni i wynieś je na powierzchnię przez pierścieniową przestrzeń.
2. Zrób ciasto błotne na ścianie studni, aby zapobiec zawaleniu się ściany studni.
3. Zrównoważyć lub kontrolować ciśnienie warstw ropy, gazu i wody w sekcji odwiertu, aby zapobiec wydmuchaniu.
4. Zajmuj się skomplikowanymi sytuacjami dogłębnie.W przypadku napotkania dna pęknięcia, materiał zatykający jest pompowany, a gdy wiertło zakleszczy się,
ropa naftowa i olej napędowy są pompowane w celu uwolnienia zablokowanego.
5. Schłodzić wiertło i nasmarować obracający się przewód wiertniczy.
Parametr techniczny pompy błotnej RS-F1000
| Model pompy |
RS-F1000 |
| Znamionowa moc wejściowa |
735 kW (1000 KM) |
| Udar |
140min-1 (140SPM) |
| Długość skoku |
254mm(10") |
| Przełożenie |
4,207:1 |
| Maksymalne ciśnienie robocze |
34,5 MPa |
| Zawór |
API#6 |
| Maksymalna średnica cylindra |
6 3/4" |
| Maksymalne ciśnienie w cylindrze |
16,4 MPa |
| Średnica rury ssącej |
305mm(12") |
| Średnica rury tłocznej |
Kołnierz 5 1/8" (5000 psi) |
| Średnica koła zębatego |
196,9 mm (7 3/4") |
| Klucz |
50,8 × 50,8 (2" × 2") |
| Wymiary (mm) |
4267×2350×1862 |
| Waga głównej maszyny |
186442kg |
| Tabela relacji między rozładowaniem a ciśnieniem pompy błotnej RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Średnica cylindra |
|
w |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Ciśnienie tłoczenia |
Mpa |
16,4 |
17,6 |
19,1 |
20,7 |
24,6 |
29,8 |
34,5 |
| psi |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Udar |
Moc wejściowa |
|
Wydajność rozładowania (l/s) |
| min-1 |
KW |
Konie mechaniczne |
| 140 |
735 |
1000 |
41 |
38 |
35,2 |
32,4 |
27,2 |
22,5 |
18,2 |
| 130 |
683 |
929 |
38.07 |
35,28 |
32,68 |
30,1 |
25,26 |
20,89 |
16,9 |
| 120 |
630 |
857 |
35,14 |
32,57 |
27,86 |
27,77 |
23,3 |
19.28 |
15,6 |
| 110 |
578 |
786 |
32,21 |
29.85 |
27,66 |
25,46 |
21,37 |
17.68 |
14,3 |
| 100 |
525 |
714 |
29.28 |
27.14 |
25.14 |
23.14 |
19.43 |
16.07 |
13 |
| 1 |
5.25 |
7.14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Sprawność mechaniczna 90%, współczynnik wypełnienia α=100%, a sprawność wolumetryczna 100%) |
|
Marka dostaw
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Olej WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
POGODA: MP-5, MP-8, MP-10, MP-13, MP-16
KRAJOWE: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER DENVER:PZ-7,PZ-8,PZ-9,PZ-10,PZ-11
